REVO sistemi, çok yüksek ölçüm hızlarında CMM hareketinin dinamik etkilerini en aza indirmek amacıyla, senkronize hareket ve 5 eksenli ölçüm teknolojisini kullanır.
Bu, CMM yavaş lineer hızda hareket ederken, REVO-2 kafasının hızlı zorlu hareketi yapmasına izin vermekle sağlanır. Esnek uç algılama özellikli bir probun kullanılması sistemin hassasiyet ve performans ını arttırır. Düşük-maliyetli bir değiştirici ile birlikte kullanılan, değiştirilebilir prob sistemi, sistem esnekliğinin artmasını sağlar.
Hız, hassasiyet, çeviklik
REVO® 5 eksenli ölçüm sistemi yeni bir kurulum yeva onaylı bir upgrade olarak aşağıdaki işlevleri sunar:
- Yüzey pürüzlülüğü ve boyut ölçümü.
- Program sürelerinde %15 - %50 arasında zaman tasarrufu.
- Maksimum verimlilik ve minimum sermaye yatırımı.
Prob Seçenekleri

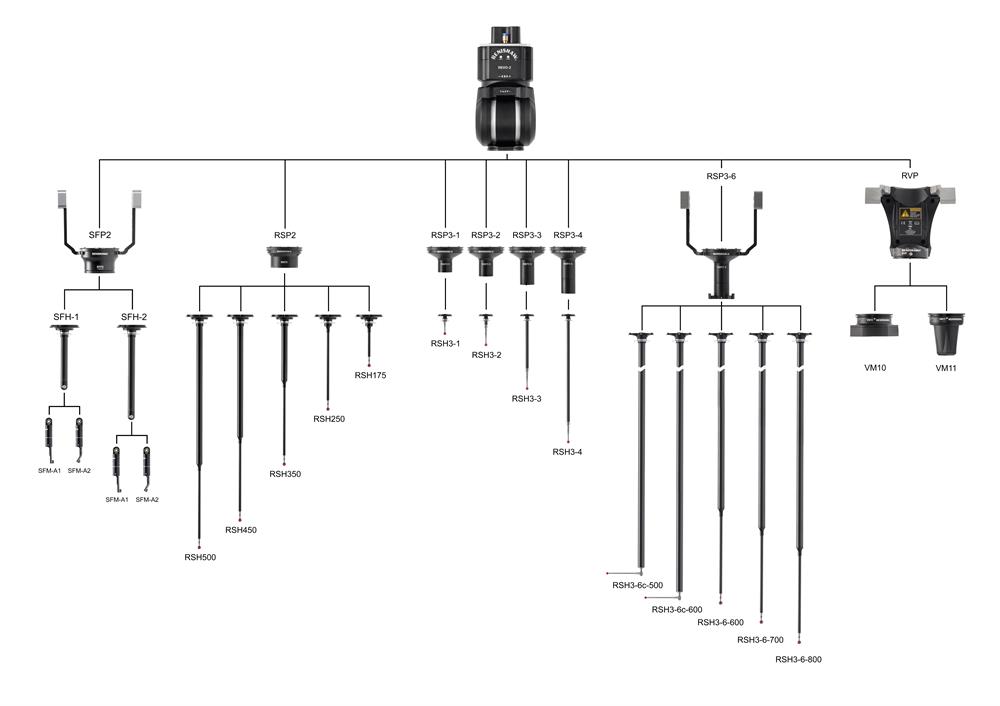

REVO-2 sistemi prob seçenekleri
RSP2, 2-Boyutlu tarama (x, y) ve 3-Boyutlu temasla-tetiklemeli ölçüm becerisine sahip, REVO sistemlerinde kullanım için tasarlanmış, hafif ağırlıklı uç algılama probudur.
RSP3 serisi, REVO sistemine 3-Boyutlu tarama (x,y,z) ve yıldız uçlu prob ucu becerileri sağlayarak, RSP2 problarını tamamlar. 3 eksenli tarama için kullanılır, örneğin ölçüm sırasında sabit bir REVO kafası açısı ile.
Tarama ve yüzey pürüzlülüğü becerisi arasında otomatik geçiş yaparak, yüzey pürüzlülüğü denetimini CMM ölçüm prosedürünün entegre bir parçası haline getirir
RSP3-6 derin deliklere erişim ve büyük parçalar içindeki öğeleri denetlemek için geliştirilmiş beceriler sağlar. Düz ve yıldız uzatmalar gerektiren uygulamalar için bir çok prob ucu tutucusu ile birlikte piyasaya sunulmuştur ve hem temasla tetiklemeli, hem de 2 boyutlu tarama uygulamaları için kullanılabilir.
REVO-2 RVP probu REVO sisteminin mevcut temasla tetiklemeli yüksek hızlı temaslı tarama ve yüzey pürüzlülüğü ölçüm becerisine, temaslı ölçüm için uygun olmayan parçaların ve öğelerin tam denetimine imkan veren, temassız denetim özelliğini eklemektedir.
Kontrolör sistemi
5 eksenli ölçüm teknolojisi, 5 eksenli ölçüm sisteminin temelini oluşturan Renishaw’un UCC S5 CMM kontrolörüne yerleştirilmiştir – 3 tezgah ekseni artı kafanın 2 dairesel ekseni. UCC S5 içerisinde yer alan patentli teknoloji, benzersiz hareket komutları, senkronizasyon ve 5 eksenli metroloji becerisi sağlar.
Yüksek tarama hızları elde etmek için, 5 eksenli ölçüm sisteminin tamamen entegre olmuş bir kontrol çevrimine sahip olması gerekmektedir. Bu Renishaw’un UCC S5 ve SPA3 sistemi kullanılarak sağlanır.
REVO sistemi değiştirme magazini
REVO sistemi değiştirme magazini, bir CMM’de otomatik prob ve prob ucu tutucu değiştirmeye imkan vermek için tasarlanmıştır. Sistemin birincil amacı, daha uzun prob uçlarını ve geniş yıldız prob ucu konfigürasyonlarını kullanma ve depolama becerisi sağlayarak, esnekliği geliştirmektir.
Optimum metroloji için REVO probları ve prob ucu tutucuları, REVO değiştirme portları (RCP TC-2, RCP TC-3 ve RCP2) ve esnek bir değiştirme magazini (FCR25) kullanılarak, otomatik olarak değiştirilmektedir. Bu portlar modüler değiştirme magazini (MRS2) üzerine monte edilmiştir.
Daha hızlı kalibrasyon
Klasik CMM sistemlerinde yapılan kalibrasyon işlemi, söz konusu işlemin gerçekleşmesi için harcanan zaman parça ölçümüne ayrılabilirdi. REVO-2'nin, tablaya monte bir küre kullanan basit ve pratik kalibrasyon tekniği, tek bir işlemden her pozisyonda ölçüm yapılmasına imkan vererek, gerçek kafa ve prob geometrisini belirler.
Bir CMM'in sadece tek veya sınırlı sayıda parça için kullanıldığı durumlarda, genellikle 10 kafa konumu kullanılır. Bu pozisyonlar için kalibrasyon süresi yaklaşık 30 dakika alabilir. REVO-2 sadece 20 dakikaya ihtiyaç duyar.
CMM birden çok parça için kullanılıyor ise, genellikle 40 kafa konumu olabilir, bu da kalibrasyon için gerekli olan süreyi büyük ölçüde arttırarak yaklaşık iki saate çıkarır. REVO-2 yine sadece 20 dakikaya ihtiyaç duyar.
Kalibrasyon prosesi kalite prosedürleri ile uyum sağlamak amacıyla veya bir prob çarpışmasının ardından, düzenli olarak tekrarlandığından, bu zaman tasarrufları birikir.
5 eksenli ölçüm teknikleri ve uygulamaları
Renishaw'un 5 eksenli yüksek hızlı, yüksek hassasiyetli ölçüm teknikleri, verimlilikte belirgin artışlara neden olan pek çok avantaj sağlamaktadır.
Uygulama örnekleri
Valf yatağı ve kılavuz ölçümleri
Valf yataklarının ve kılavuzların hızlı ölçümü ve analizi
Kanatçık Takım Kiti - Kanatçık denetimi ve ölçümü için Renishaw takımları
